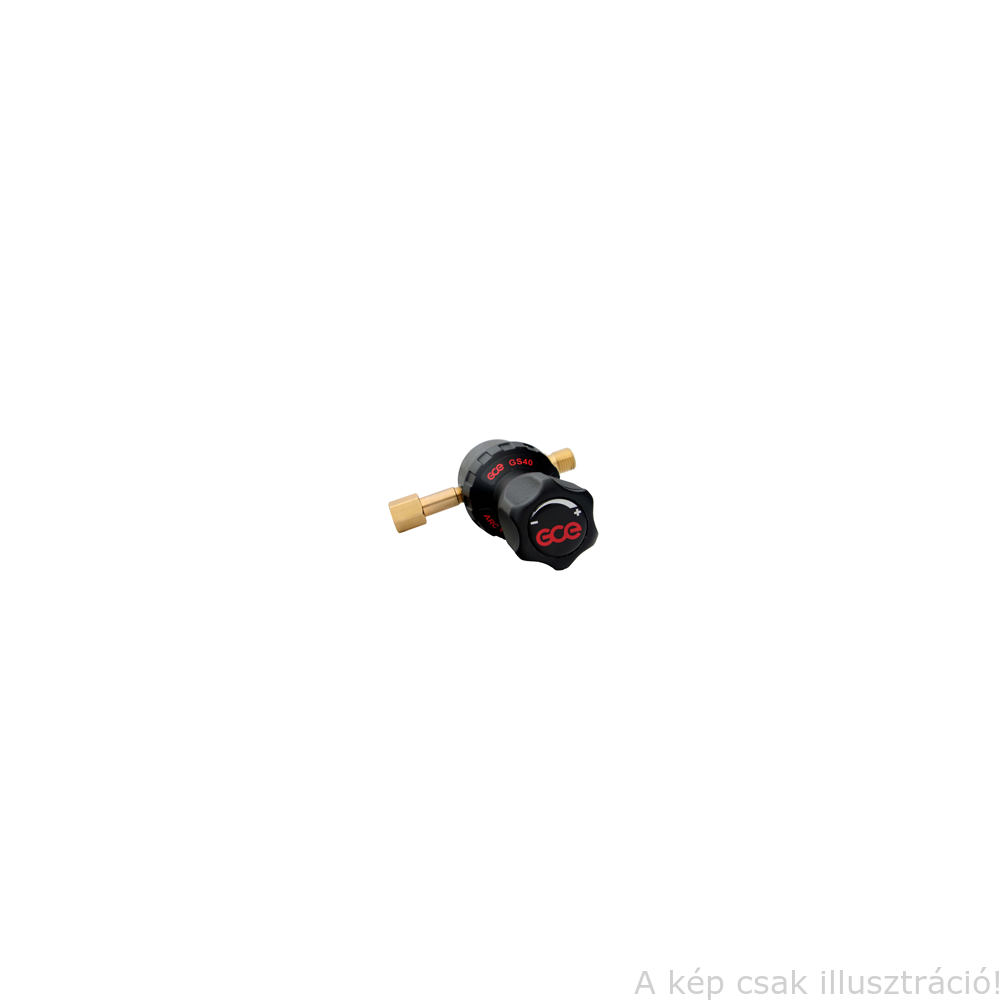

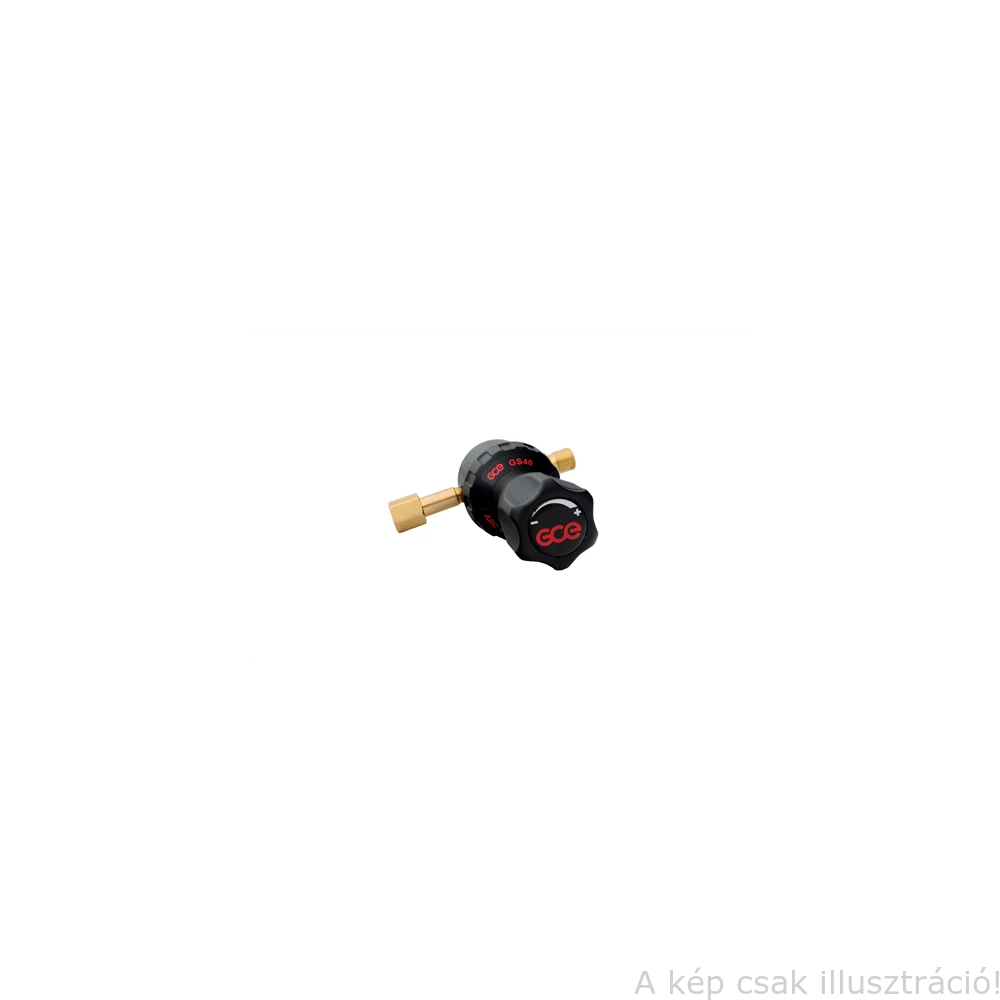

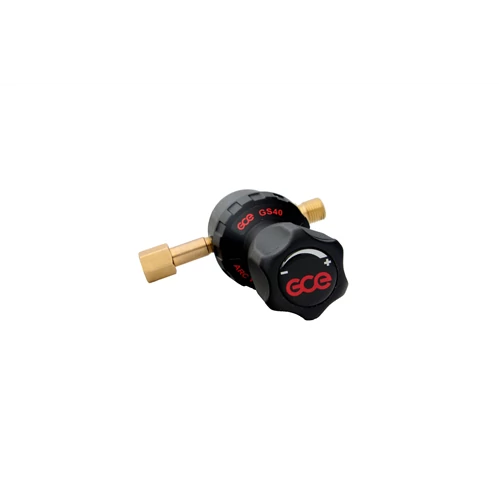

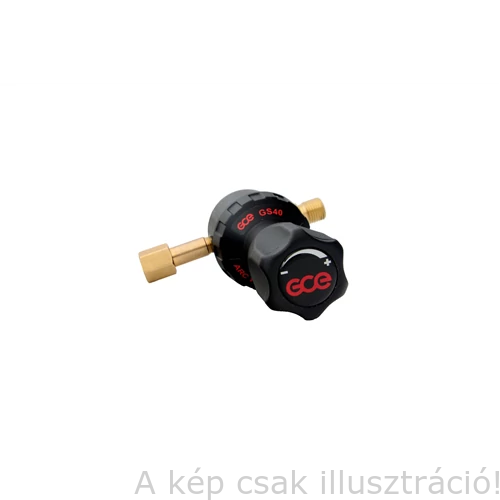

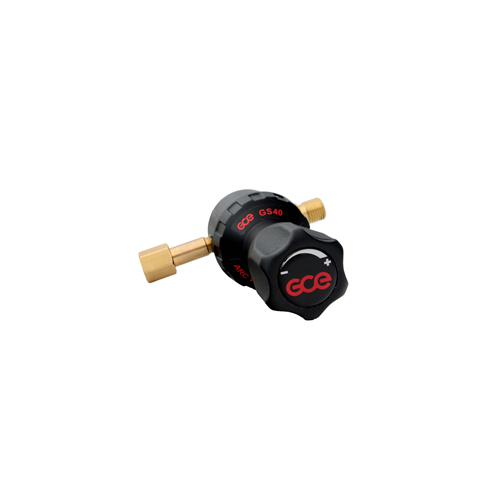

GÁZGAZDASÁGOS GS40A
Mi az a GÁZMEGTAKARÍTÓSZELEP?
A GCE GÁZMEGTAKARÍTÓSZELE a vezető kiegészítő a védőgázos ívhegesztéshez, mint MIG, MAG és AVI hegesztési technológiák.
Kicsi és kompakt kialakításának köszönhetően a GS40 beépíthető a legelterjedtebb palacknyomás-szabályozókhoz vagy áramlásszabályozással rendelkező kimeneti pont-szabályozókhoz.
A GS40 stabilizálja az áramlást és optimalizálja a védőgáz nyomását a tömlőben a hegesztési folyamat során.
MIÉRT HASZNÁLJUK GÁZMEGTAKARÍTÓSZELEPET?
A GS40 SEGÍT, HOGY AKÁR 40%-ÁT MEGTAKARÍTSA VÉDŐGÁZÁNAK!
A védőgáz költsége fontos tényező, amely befolyásolja a hegesztési művelet teljes költségét. A GS40 megtakarítás akár 0,5 liter védőgázt jelent minden átlagos varraton.
Az optimális gázszállítás megfelelő nyomással és áramlási sebességgel javítja a hegesztés minőségét. A költségmegtakarítás és a minőség javítása ezen a területen előnyt jelent a felhasználó számára a versenypiacon.
HOGYAN MŰKÖDIK?
Ha a hegesztési folyamat megszakítása közben elzárja a gázáramlást a közös nyomásszabályozónál, a csatlakozótömlőben a kimeneti nyomás jóval az optimális szint fölé emelkedik (ISO 2503 szerint 30%-ig).
Ezután a szükségesnél nagyobb gázmennyiség fúj át a rendszeren, miután a hegesztési folyamat újraindul a hegesztőpisztoly ívének bekapcsolásával. A GS40 minimalizálja a csatlakozótömlőben felhalmozódó ilyen gáz mennyiségét.
Az optimális, előre meghatározott gázáramot a hegesztési folyamat minden fázisában továbbítja. A kézikerékkel állítható változat (GS40A) áramlásmérős szabályozókkal, fix változat (GS40F) literes skálájú nyomásmérővel ellátott szabályozókkal használható.
MŰSZAKI ADATOK
Gáz: Ar, Ar/CO2, CO2
Test: alumínium
Motorháztető: Zn/Al ötvözet öntvény
Szára, hollandi
és szerelvények: sárgaréz
Membrán: EPDM
Üléstömítés: PA
Bemeneti/kimeneti csatlakozás: Országonként specifikus csatlakozás
Maximális bemeneti nyomás: 20 bar
Kilépő nyomás tartomány: 0-32l/perc
Hőmérséklet tartomány: -20°C és 60°C között
Súly: kb. gázváltozat szerint: 0,4 kg
ld.még:
https://www.gcegroup.com/en/products/gas-economisier-gs40
GAS ECONOMISIER GS40A
WHAT IS GAS ECONOMISER?
The GCE Gas economiser is the leading accessory for shielding gas arc welding as MIG, MAG and TIG welding technologies. With its small and compact design, the GS40 can be installed downstream most common cylinder pressure regulators or outlet point regulators with flow control. GS40 stabilizes flow and optimises shielding gas pressure in the hose during welding process.
WHY TO USE GAS ECONOMISER?
GS40 HELPS TO SAVE UP TO 40% OF YOUR SHIELDING GAS!
Cost of the shielding gas is important factor infl uencing total cost balance of the welding operation. The savings with GS40 represents up to 0,5ltr of the shielding gas on each average weld. Optimal gas delivery with proper defi ned pressure and flow-rate improves quality of welding. Cost saving and quality improvement in this area give the advantage to the user on the competitive market.
HOW DOES IT WORK?
When you close the gas flow at common pressure regulator during the welding process interruption, the outlet pressure in the connecting hose raises up much above the optimal level (acc. to ISO 2503 up to 30%). Then the volume of the gas, higher than really needed, is blowing through the system after the welding process starts again by switching on the arc on the welding torch. GS40 minimises amount of such waste gas cumulated in the connecting hose. The optimal, predefined gas flow is delivered to the welding process during all its phases. Adjustable variant with the handwheel (GS40A) is to be used with regulators with flow-meter, fixed variant (GS40F) with regulators with litre-scaled pressure gauge.
TECHNICAL DATA
Gas: Ar, Ar/CO2, CO2
Body: Aluminium
Bonnet: Zn/Al alloy Die Cast
Stems, nuts
and fittings: Brass
Diaphragm: EPDM
Seat sealing: PA
Inlet/Outlet connection: Country specific connection
Maximal inlet pressure: 20 bar
Outlet pressure range: 0-32l/min
Temperature range: from -20°C to 60°C
Weight: Approx. according to gas variant: 0,4 kg
ie.:
