Az indukció elmélete
Egy elektromosan vezető tárgy (általában fém) elektromágneses indukcióval történő melegítésének folyamata, ahol örvényáramok keletkeznek a fémben, és az ellenállás a fém Joule-melegítéséhez vezet. Az indukciós fűtőelem (bármilyen folyamathoz) egy elektromágnesből áll, amelyen keresztül nagyfrekvenciás váltóáramot (AC) vezetnek át. Hőt generálhatnak a mágneses hiszterézis veszteségei is olyan anyagokban, amelyek jelentős relatív permeabilitással rendelkeznek. Az alkalmazott váltóáram gyakorisága függ a tárgy méretétől, az anyag típusától, a csatolástól (a munkatekercs és a fűtendő tárgy között) és a behatolási mélységtől.
Indukciós melegítés
Indukciós melegítés- “Hogyan működik”
Vastag szakaszok esetén a hőnek időre van szüksége ahhoz, hogy az egész alkatrészen áthaladjon, hogy elérje az áthaladási hőmérséklet specifikációit

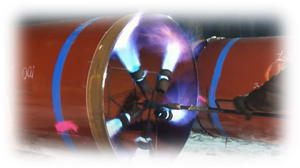

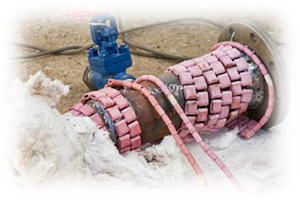

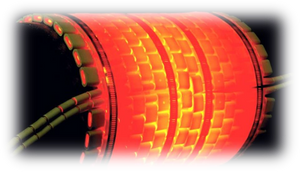

Melegítési eljárások összehasonlítása
| Láng melegítés | Ellenállás melegítés | Indukciós melegítés |
|
|
|
| Magas gázköltség | Viszonylag lassú hőátadás | Kevesebb idő alatt elérhető hőmérséklet |
| Nyílt láng, nagy tűzveszélye | A szigetelés használata minden alkalommal szükséges | Egyenletes fűtés az egész részben |
| Ellenőrizetlen folyamat | Magas felületi hőmérséklet | Könnyebben alkalmazható/tekerhető hő |
| Magas felületi hőmérséklet | Időigényes beállítás | Nagyobb megbízhatóság |
| Nagyon alacsony hatásfok | Érzékeny, könnyen sérül | Alacsonyabb fogyasztási költségek |
| Zajos, poros, felügyelni kell | Alacsony hatékonyság | A munkaerő hatékonyabb felhasználása |
| Magas karbantartási költségek | Magas karbantartási költségek | Fokozott biztonság a dolgozók számára |
| Palackok szállítása | Újratelepítéskor hűtés szükséges | Helyi hőközlés |
Az indukciós melegítés előnyei
Kevesebb idő alatt elérhető hőmérséklet
A hevítési sebesség jelentős előnye az indukciós fűtésnek a többi módszerhez képest (négyszer gyorsabb, mint a lánggal melegítés). Az indukciós fűtőelem által generált elektromágneses mező nagyon gyorsan felmelegíti az anyagot. A hő közvetlenül az anyagban keletkezik, így nincs szükség hőátadásra, a hő közvetlenül akkor keletkezik, amikor szükség van rá Ezen kívül az indukciós fűtés nagyon gyorsan be- és kikapcsolható, így ideális a gyors felfűtést igénylő alkalmazásokhoz. Hamarosan késedelem nélkül áttér a következő fűtési ciklusra.
Egyenletes fűtés az egész munkadarabban
Mivel a melegítés közvetlenül az anyagban és csak a tekercs alatti részekben keletkezik, a hő homogén, minden energia leadásra kerül, ha szükséges.
Könnyebben alkalmazható/tekerhető hő
A fűtőkábelek és takarók felállítása nagyon egyszerű, ráadásul hidegek (kivéve, ha a hő jön ki a darabból), így a kábelek/takarók felszerelése és eltávolítása nagyon gyors és egyszerű
Nagyobb megbízhatóság és alacsonyabb fogyasztási költségek
Az indukciós hőgenerátorok és kábelek nagyon stabilak, és kevésbé vannak kitéve a sérüléseknek, mint más fűtési rendszerek (például ellenállásfűtés). Könnyen tárolható és könnyen mozgatható. a szigetelőanyag nem ég le, így többször is felhasználható.
A munkaerő hatékonyabb felhasználása
A fűtőkábelek/takarók még hidegek, a szigetelőanyagon kívül helyezkednek el, így a fűtés befejezése után azonnal eltávolíthatók.Ez segít csökkenteni a holtidőt, és lehetővé teszi a kezelő számára, hogy termelékenyebb legyen.
Fokozott munkabiztonság a dolgozók számára
Mert nincs nyílt láng, nincs túlmelegedett felület, nincs szennyezés; biztonságosabb és egészségesebb a munkakörnyezet. Nincs tűzveszély, nincs égési sérülés veszélye.
Helyi hőközlés
A fűtés csak a tekercsek alatt történik, így csak az érintett területen lokalizálható. nem szükséges az egész szerkezetet felmelegíteni egy korlátozott terület hőkezeléséhez.

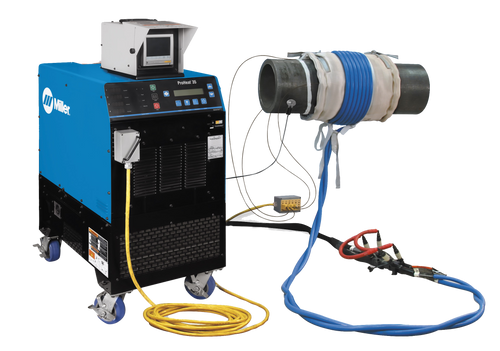

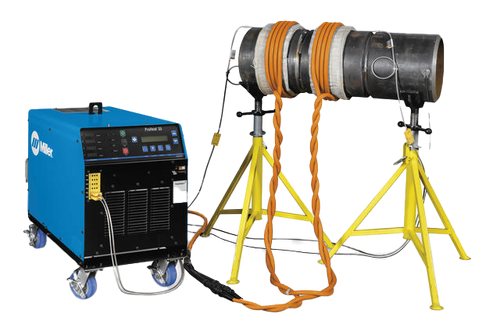

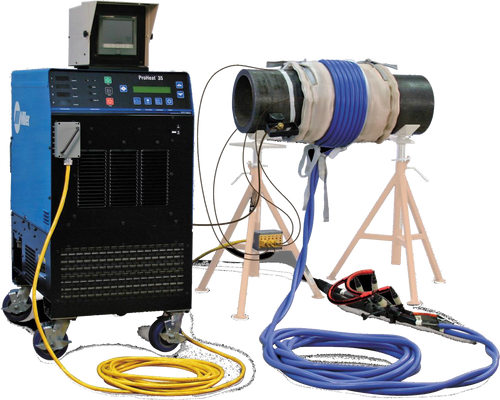

Miller Pro Heat 35
| Technikai adatok | ProHeat 35 |
| Bemeneti feszültség | 400 - 460 V 3 ph 50/60 Hz |
| Súly (hűtő nélkül) | 151 kg (103 kg) |
| Névleges teljesítmény (választható) | akár 35 kW-ig @ 100% |
| Maximális hőmérséklet | 788 °C |
| Alkalmas előmelegítő alkalmazásokhoz | √ |
| Alkalmas hidrogénnel történő kiégetéshez | √ |
| Alkalmas PWHT-hez | √ |
| Elérhető kábelhosszok | 9, 15, 24, 43, 49 méter |
| Hűtés | Levegő / Víz |
| Léghűtéses kábelek | √ |
| Vízhűtéses kábelek | √ |
| Takarók | √ |
| Guruló induktor | √ |

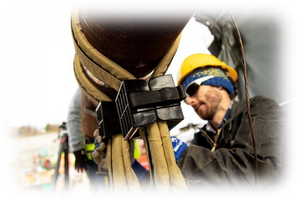

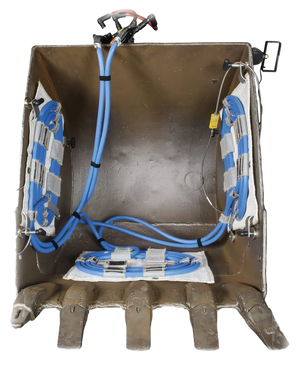

Léghűtéses rendszerek
Tipikus alkalmazási területek:
• Szállítócsővezeték – Szárazföldi • Szállítócsővezeték – Tengeri • Hajóépítés • Acélszerkezet • Bányászati berendezések javítása
A takarók 20–152 cm csőátmérőhöz, lemez esetén pedig 1–5 m hosszúságban kaphatók. Léghűtéses kábel 9,1 m-től 24,4 m-ig kapható.
Hőmérséklethatár: 204°C (400° F) Gyors átállás
Kiegészítők:
|
|
|
|
|
| Takarók | Kábelburkolat | Léghűtéses kábel | TC hosszabbbító kábel | Hőmérséklet-érzékelő |

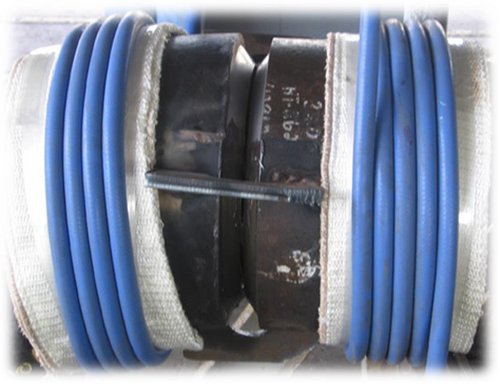

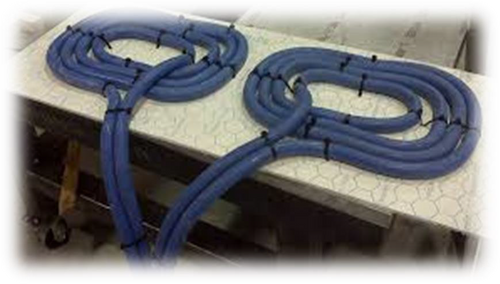

Vízhűtéses rendszerek
Tipikus alkalmazási területek:
• Szállítócsővezeték-javítás • Erőműépítés • Gyártóműhelyek • Nehézgépek gyártása és javítása • Zsugorkötéses öntvények/csapágyak tengelyeken
Kiegészítők:
|
|
|
| Vízhűtéses külső kábel | Vízhűtéses fűtőkábel | Hőelem csatlakozóegység |

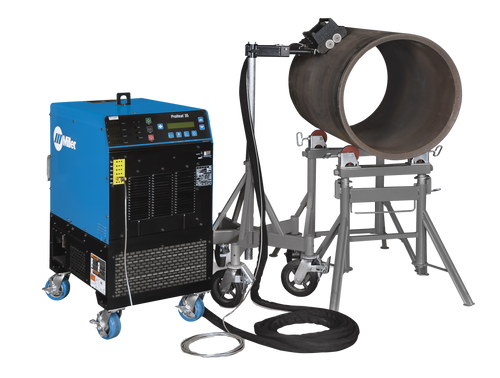

Gördülő induktor rendszerek
Tipikus alkalmazási területek:
• Folyamatcsővezetékek • Finomító • Petrolkémia • Energiavezetékek • Nyomástartó edények
Névleges teljesítmény • Egy gördülő induktor: 20 kW 100%-os munkaciklus mellett • Két gördülő induktor: 35 kW 100%-os munkaciklus mellett
Kiegészítők:
|
|
|
|
|
| Külső hűtő | IR és mozgásérzékelők | Gördülő induktor | Rögzítőkar | Légszabályozó és TC csatlakozó |
