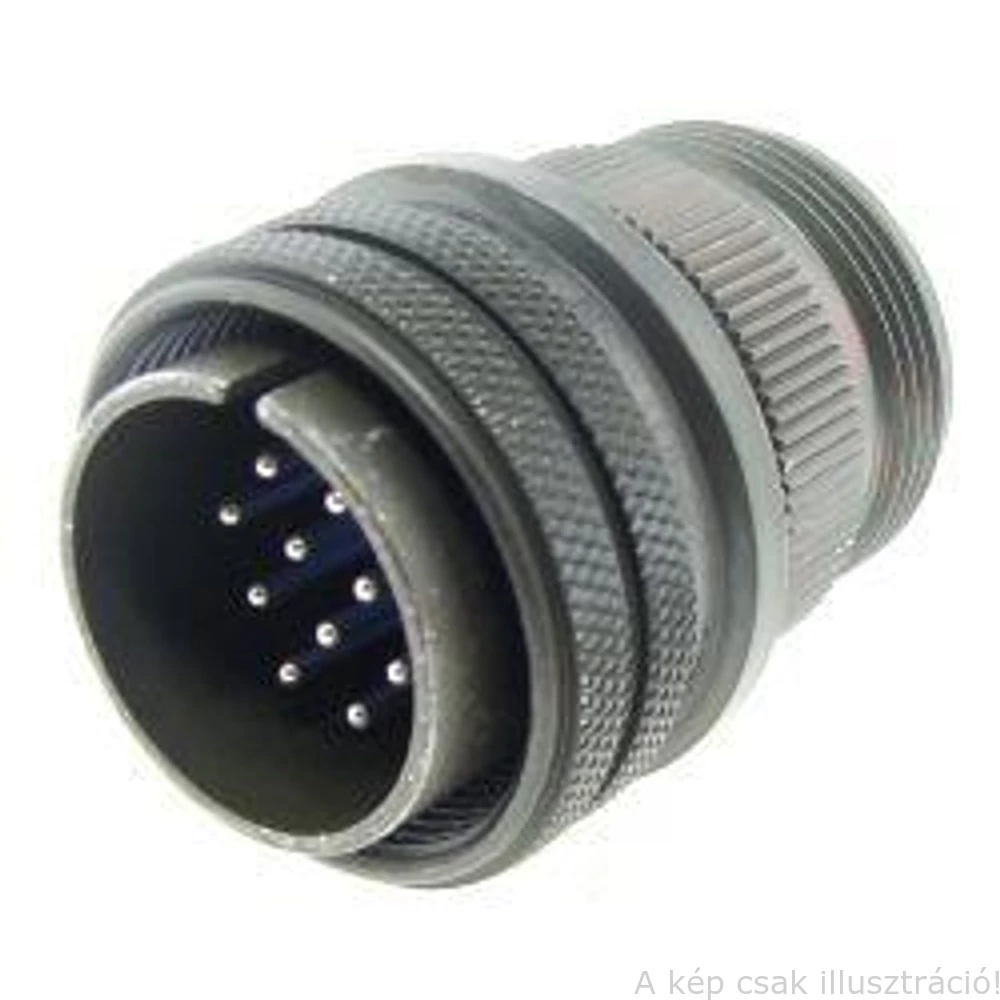

Miller vezérlő csatlakozó dugó, apa14 pólusú Amphenol

3106A-20-27P 14 PIN AMPHENOL PLUG/csatakozó "apa"

Termékadatok
Amphenol MS MIL-C-5015 kördugó Csatlakozók

Amphenol MS Series A osztályú MIL-specifikáció csatlakozók, amelyek megfelelnek a MIL-C-5015 teljesítménybeli előírásainak. Ezek a körkéses csatlakozók bizonyítottan elektromos teljesítményt nyújtanak olyan berendezések esetében, ahol a tartósság fontos. Az Amphenol dugók menetes csatlakozókkal és egykulcsos/kulcskiugró shell polarizációval rendelkeznek a pontos és megbízható csatlakozás érdekében. Az MS sorozatú, kör alakú MIL-C-5015 csatlakozók szilárd burkolatai kiváló minőségű alumíniumötvözetből készültek. A burkolat elektromosan horganyzott, olíva-kromát bevonattal ellátott, amely nagy ellenállást biztosít a korrózióval szemben. A kör alakú katonai csatlakozók betétei rugalmas, szintetikus gumiból készülnek, amelyek erős dielektromos szilárdsággal és ellenállósággal rendelkeznek a rezgésekkel szemben.

Funkciók és előnyök

durable, a helyszínen jól bevált

Menetes csatlakozók a gyors és pontos illesztéshez

A hibás csatlakozás elkerülése érdekében a polarizáció bevitele

durable kialakítás kiváló minőségű alumínium hüvellyel

Horganyzott, olíva-kromát kivitel a nagy korrózióállóságért

Gumi betétek a nagy villamos szilárdság és a vibrációval szembeni ellenállás érdekében

A termék alkalmazásával kapcsolatos információk

Ezek az Amphenol csatlakozó MS sorozatú A Mil-Spec körcsatlakozók virtuális funkciók ellátására készültek a táprendszerek, a tesztek és a földelést támogató rendszerek működtetéséhez. Az alkalmazások közé tartoznak a kommunikációs berendezések, a számítógépek és a fedélzeti berendezések, ahol a mechanikai erők és a fizikai paraméterek nem állnak a környezeti szélsőségesek vagy Rapid értékek hatálya alatt. Ezek az MS-sorozatú MIL minőségi, kör alakú kábelrögzítő dugók az MS sorozatú, 3100, 3101 és 3102 palackokhoz használhatók

Megjegyzés
Rendelje meg a kábelbilincset a persellyel külön
A kábelrögzítő dugók (érintkezőtűk) csak a vázra szerelt aljzatokba illeszkednek. A kábelcsatlakozó aljzatok csak a számítógépház-csatlakozókkal lesznek összeszerelve.

Szabványok
MIL C 5015

97 (Olíva)

Kereskedelmi minőségű, kör alakú, kör alakú csatlakozók, melyek megfelelnek a MIL-C-5015 általános előírásainak, és kielégítik a minőség, megbízhatóság és alacsony költség kereskedelmi és ipari igényeit. A csatlakozók csavaros rögzítésűek, és teljesen felcserélhetők más MIL-C-5015 csavarrögzítővel. Az összes érintkező és aljzat forrasztópáka típusú.
Jellemzők
Tulajdonság Érték
Érintkezők száma 14
Érintkező neme Férfi
Névleges feszültség 500 V AC, 700 V DC
Burkolat mérete 20
Rögzítés típusa Kábelre szerelhető
Katonai szabvány MIL-DTL-5015
Lezárás módja Forrasztás
Párosítás típusa Csavarcsatolás
Ház tájolása Egyenes
Sorozat MS3106A
Maximális működési hőmérséklet +125°C
Érintkező borítása Ezüst
Burkolat bevonata Cink kobalt
Érintkező anyaga Rézötvözet
Min. működési hőmérséklet -55°C
