Vágófúvóka belső A-SD 60-100mm gépi GCE 14001222

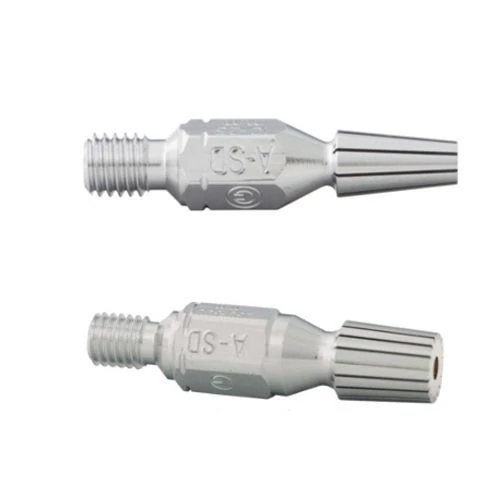

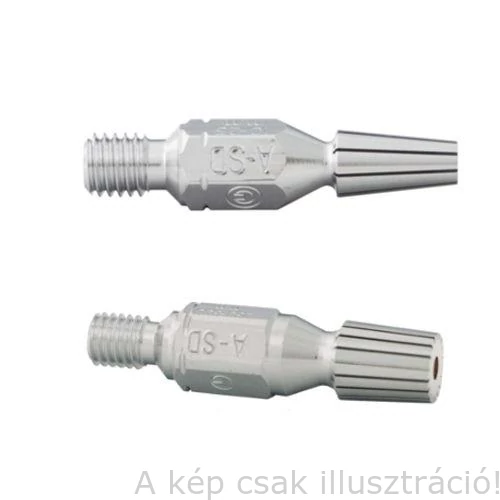

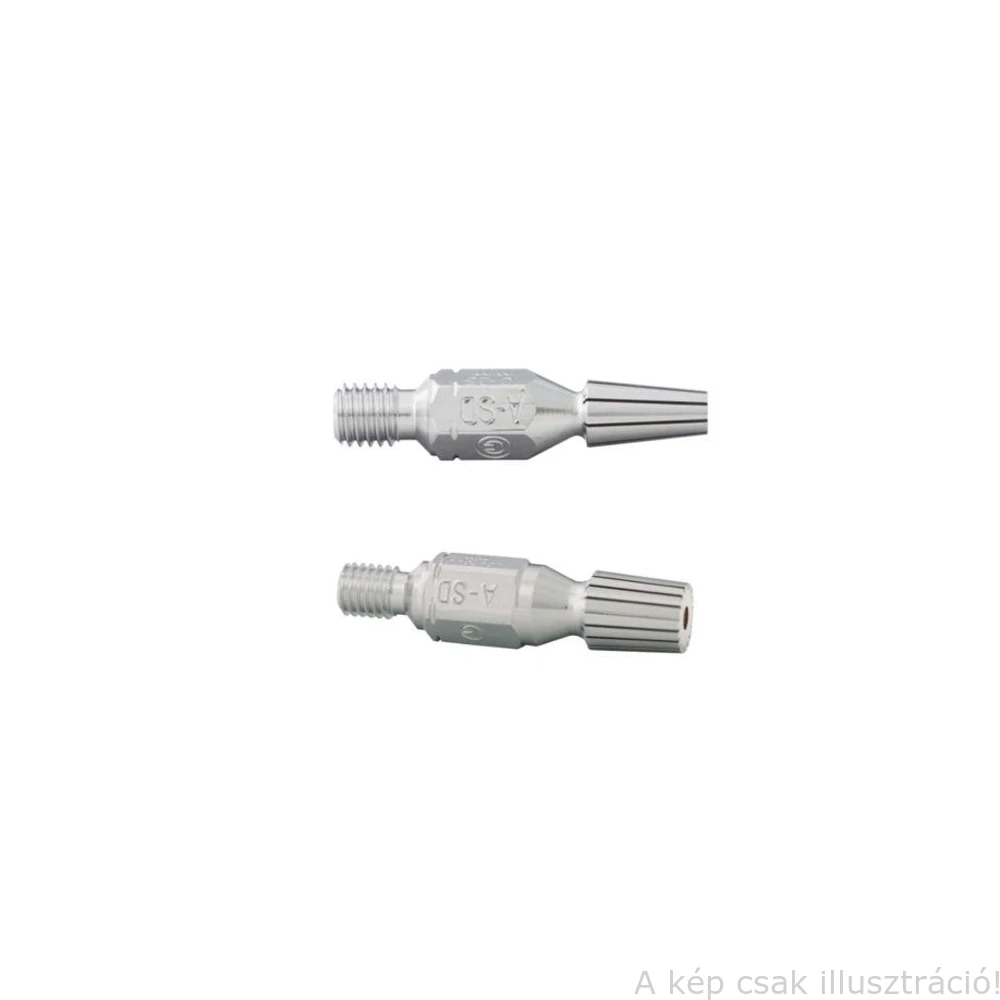

Az ASD vágófúvóka egy nagy teljesítményű gépi vágófúvóka BIR+™ típusú gépi lángvágó fejhez. A fúvóka acetilén gázhoz lett tervezve és króm bevonattal rendelkezik.

Cikkszám anyag vastagság: vágási sebesség: Vágó oxigén nyomás (bar): Fűtő oxigén nyomás (bar): Acetilén nyomás (bar): Vágó oxigén fogyás (m3/óra): Fűtő oxigén fogyás (m3/óra): Acetilén fogyás (m3/óra):
14001217 3 - 5 800 - 750 2,0 - 3,0 2,0 - 2,5 0,6 0,4 - 0,5 0,4 0,3
14001218 6 - 10 750 - 700 4,0 - 5,0 2,5 0,6 1,2 - 1,5 0,5 0,35
14001219 10 - 25 650 - 500 6,5 - 7,5 2,5 0,6 3,2 - 3,7 0,5 0,35
14001220 25 - 40 500 - 420 6,5 - 8,5 2,5 0,6 4,6 - 5,5 0,5 0,35
14001221 40 - 60 420 - 360 6,5 - 8,5 2,5 0,6 5,6 - 7,1 0,5 0,35
14001222 60 - 100 360 - 270 6,5 - 8,5 2,5 0,6 9,1 - 11,0 0,5 0,35
14001223 100 - 150 270 - 210 6,5 - 7,0 3,5 0,6 12,1 - 12,9 0,6 0,5
14001224 150 - 230 210 - 140 6,5 - 7,5 6,5 - 7,5 0,6 19,4 - 22,0 1,1 0,85
1400122 5 230 - 300 150 - 110 6,5 - 7,5 6,5 - 7,5 0,6 28,5 - 32,5 1,1 0,85
14001226 3 - 150 melegítő fúvóka

14001238 150 - 300 melegítő fúvóka
A GCE gépi vágófúvókák úgy lettek megtervezve, hogy első osztályú vágást eredményezzenek az EN ISO 9013 szabvány szerint. A maximális sebesség eléréséhez a fenti képen látható paramétereket javasoljuk a különböző vágófúvókákhoz. Tiszta vágáshoz fém tiszta felület és 99,5%-os vagy jobb oxigén ajánlott. A paraméterek maximum 0.25%-os szén tartalmú szénacélhoz vannak megadva.
